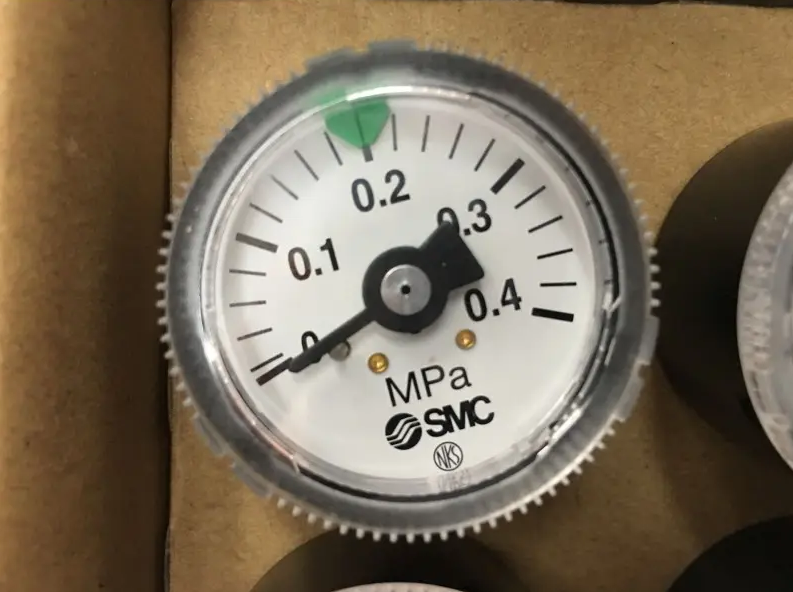

壓力表分哪些種類？SMC壓力表
2022-12-29 17:22:04
SMC壓力表的變化取決于壓力表的使用位置，具有不同的尺寸、樣式和材料，旨在適應特定應用。壓力表有多種分類和定義方式，包括按用途、介質和用于測量壓力的方法。
壓力由每單位表面面積上施加的垂直力決定，該計算通過使用不同的技術和方法來確定。壓力的正確測量取決于測量壓力讀數所依據的參考。壓力表分為靜壓式和機械式。
絕壓表
絕對壓力表用于測量不受大氣壓自然波動影響的壓力。參考真空附在測量元件的一側，不受壓力；它具有零壓力，沒有變化。隔膜將介質室與真空室隔開，并隨著壓力升高變形進入真空室。變形和變化被轉換成壓力值。與其他壓力表不同，絕對壓力表不受高度變化的影響，這使得它們非常適合用于航空、HVAC 系統和蒸餾過程。
波紋管壓力表
波紋管壓力表中的波紋管由薄壁彈性金屬連接管制成，形成類似于手風琴的形狀；這是密封在儀表的自由端。當施加壓力時，它作用在自由端的波紋管上，使其膨脹并產生運動。波紋管壓力表非常靈敏，用于低壓應用。有兩種形式的波紋管壓力表。在一種形式中，向波紋管施加壓力，導致平衡彈簧變形。另一種形式使用壓差原理，波紋管密封在兩個不同壓力的腔室之間。
波登管壓力表
波登管壓力表有一個彈性管，其一端焊接或焊接到插座中。壓力的變化會導致管子變形；這與施加的壓力成正比，并通過指針發送到旋轉齒輪。波登壓力表的工作原理是彎曲的管子在施加壓力時會變直；這由刻度盤或數字讀數指示。布爾登管壓力表用于測量高達 1000 巴和低至 -1 巴的氣體、蒸汽或流體的壓力。它們的精度在滿量程偏轉的 ± 0.1% 到 ± 2.5% 之間，由黃銅、不銹鋼或蒙乃爾鎳合金制成。
膠囊壓力表
膠囊壓力表有兩個薄的同心波紋膜片，它們圍繞其圓周緊密密封在一起。其中一個隔膜的中心有一個孔，可以讓介質進入。當施加壓力時，隔膜會膨脹或收縮。這種形狀變化會產生出現在儀表表面的旋轉運動。囊式壓力表用于測量壓力高達 600 mbar 的物質，精度為 ± 1.6%，并且專門用于測量氣體壓力。
隔膜壓力表
隔膜壓力表具有彈性，在施加壓力時會發生位移。這種壓力表的工作原理與波登壓力表相同，但使用隔膜而不是軟管測量壓力。放置在兩個法蘭之間的隔膜用于確定施加壓力和參考?jí)毫χg的差異。它可以測量高達 40 巴至 -1 巴的氣體、蒸汽和流體的壓力。隔膜壓力表的主要用途是測量低位壓力。
差壓 (DP) 壓力表
差壓表測量?jī)蓚€(gè)腔室中的壓力差，兩個腔室由一個根據壓力變化來回移動的元件隔開。元件的移動導致儀表面上的指針移動或提供數字顯示讀數。儀表的一個端口安裝在高壓側，而另一個端口安裝在低壓側，顯示儀表上的壓降。在某些情況下，線性磁性活塞放置在兩個壓力室之間，該活塞拉動連接到儀表指針或數字顯示器的旋轉磁鐵。差壓表因其簡單性而廣受歡迎。
壓力表壓力表
壓力計壓力表通過平衡一列流體與另一列流體來測量流體壓力。這種類型的壓力表是最簡單的類型，由一個“U”形透明管組成，部分填充有水銀等測壓流體。在最簡單的形式中，管子的一端連接到要測量壓力的位置，而另一端則向大氣開放；這可以在下圖中看到。
測壓計壓力表
壓力計是一種壓力計，用于測量液體的介質壓力范圍；它是一個兩端開口的簡單玻璃管。一端連接到要測量流體壓力的管道，而另一端向大氣開放。管子是垂直連接的，這樣管子里的液體就可以上升到管子里。壓力讀數由管中流體的高度指示。
以上內容介紹了壓力表分哪些種類？SMC壓力表的問題。此外深圳歐德捷科技專業銷售全新原裝進口SMC壓力表，并且承諾銷售的產品均為全新原裝進口，同時為廣大客戶提供報價、選型、產品資料等服務。
