電磁閥是什么？BURKERT電磁閥是由什么組成的？
2022-12-08 17:49:25

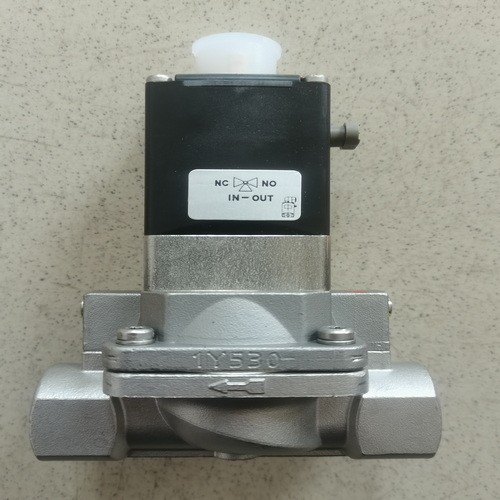

BURKERT電磁閥是一種開/關機電操作閥，由電磁執行器（螺線管）和閥體組成。螺線管柱塞組件是負責打開和關閉閥門的閥門執行器。該致動器可以以柱塞動作只能打開或關閉的方式布置。沒有中間或中間位置，因此螺線管無法節流。閥體由與過程流體接觸的承壓部件組成。
螺線管將電能轉換為機械拉/推動作。它由緊緊纏繞在鐵芯上的線圈和鐵磁插頭或柱塞組成。組件因設計而異。當電流通過線圈時，會產生磁場。磁力線可以想象成一系列以電流軸為方向的圓圈。如果電流沿環狀線圈流動，則圓圈組合形成如下所示的磁場。
添加更多回路將增加磁力線或磁通量。這增加了螺線管的電磁力，這也意味著更多的力來驅動閥門。
另一種增加吸引力的方法是增加流過線圈的電流量。這是通過增加進入螺線管的電源電壓來完成的。電磁閥可以使用直流或交流操作。常見的直流電壓有6、12、24和240伏；而 60Hz 的交流電是 24、120、240 和 480 伏。
比例電磁閥
比例電磁閥是一種特殊類型的電磁閥，可根據電輸入提供平穩連續的流量或壓力變化。這種類型可歸類為控制閥。電磁閥要成為比例閥，必須控制柱塞位置。它是通過通常由彈簧產生的外力平衡柱塞來實現的。彈簧將壓縮直到外力等于螺線管的電磁力。如果必須控制柱塞的位置，則必須改變電流，從而導致彈簧上的力不平衡。彈簧將壓縮或拉伸，直到建立力平衡。
這種類型的一個問題是摩擦的影響。摩擦?xí)茐碾姶帕蛷椈闪Φ钠椒€(wěn)平衡。為了抵消這種影響，使用了特殊的電子控制。用于電磁閥比例控制特性的常用方法是脈寬調制或PWM。將 PWM 信號用作控制輸入會導致螺線管以非?？斓乃俣冗B續通電和斷電。這使柱塞處于振蕩狀態，從而使柱塞處于穩定位置。以改變柱塞的位置。螺線管的開和關狀態（也稱為占空比）受到控制。
與普通的開/關電磁閥不同，比例電磁閥用于需要自動流量控制的應用，例如比例氣動執行器、節流閥、燃燒器控制等。
電磁閥可分為兩個主要部分：電磁閥和閥體。螺線管只是手動、氣動、液壓等多種執行器中的一種。根據所需的動作類型，螺線管具有不同的部件。另一方面，每個閥門的閥體部件都相同，但設計和材料不同。下面列出的是一般的電磁閥和閥體組件。
線圈
線圈是螺線管的主要部件之一，由一根絕緣銅線緊緊纏繞在芯管上組成。如前所述，施加電流時會產生磁場。
核
鐵芯，也稱為電樞或柱塞，是螺線管的運動部件。這是一種軟磁性金屬；軟，是指在低磁場下很容易被磁化和消磁的鐵磁性金屬。當線圈通電產生磁場時，磁芯被吸引，從而打開或關閉閥門。
核心彈簧
當磁場移除時，磁芯彈簧將磁芯返回到其原始位置。螺線管組件中的核心彈簧設計和配置因閥門操作而異。在某些設計中，例如閉鎖式電磁閥，它不使用彈簧來產生返回動作。
芯管
芯管是纏繞線圈的地方。這也起到軟磁芯的作用，提高了線圈產生的磁通量。
固定核心
它安裝在芯管的封閉端，這也提高了磁通量。該材料也是一種軟磁性金屬。
隔膜
隔膜是一種柔性材料，可將螺線管組件與流體隔離。隔膜設計用于容納流體的壓力。
干
閥桿是連接閥芯或柱塞的閥門的一部分。當磁芯被線圈吸引時，閥桿隨之移動，從而驅動閥門。
光盤
當閥門關閉時，圓盤會阻止流體流動。在某些電磁閥設計中，使用隔膜、波紋管或夾管裝置代替閥盤來阻止流體流動。根據應用的不同，閥瓣通常由耐腐蝕和耐侵蝕的材料制成，例如聚四氟乙烯或不銹鋼。
座位
閥座是關閉閥門時壓在閥瓣上的孔口。與閥瓣一樣，閥座可能不存在，具體取決于閥門設計。閥座也由耐腐蝕和耐侵蝕的材料制成。一旦閥座或閥瓣損壞，閥門將變?yōu)橥ㄟ^(guò)狀態，無法停止流動。
海豹
密封件與隔膜一樣，將螺線管組件和外部環境與流體隔離開來。根據應用和過程流體的不同，有多種密封材料可供選擇，例如 PTFE、FKM、NBR 和 EPDM。
引擎蓋
閥蓋位于閥體的頂部。芯管和閥桿延伸穿過閥蓋并進入閥門。
身體
閥體是閥門的主要部件，它裝有隔膜、閥瓣、閥座和進出口。
排放口
對于間接或半直接作用電磁閥，隔膜上安裝了一個排放孔。一些閥門設計使用平衡孔。排放孔使閥門能夠使用管線壓力打開或關閉閥門。
導頻頻道
對于間接作用電磁閥，先導通道包含在閥體中。這是流體從隔膜頂部流入閥門下游側的地方。
以上內容介紹了電磁閥是什么？BURKERT電磁閥是由什么組成的？的問題。此外深圳歐德捷科技專業銷售全新原裝進口BURKERT電磁閥，并且承諾銷售的產品均為全新原裝進口，同時為廣大客戶提供報價、選型、產品資料等服務。
